XY-XG-3型液体锌液净化剂是我公司针对热镀锌厂家所经常遇到的锌液含铁量高、杂质量高、流动性差，镀件表面出现颗粒、皱皮等现象专门组织由国内专家及诸多学科的科技工作者潜心研制开发出的***技术产品。它有效地解决了这一难题并填补了国内空白。经试验和使用达到了预想效果，深受用户好评。目前该产品正在申报中。

　　注意事项
　　彻底做好前处理工作，杜绝将有害杂质带入锌锅，助镀剂要进行除酸、除铁处理，前处理漂洗水好流动。
　　因该产品挥发性较大，在操作第2项过程中速度要快；
　　预防锌液溅出发生危险，操作人员要穿戴好劳动?；び闷?。谨慎操作，注意安全！

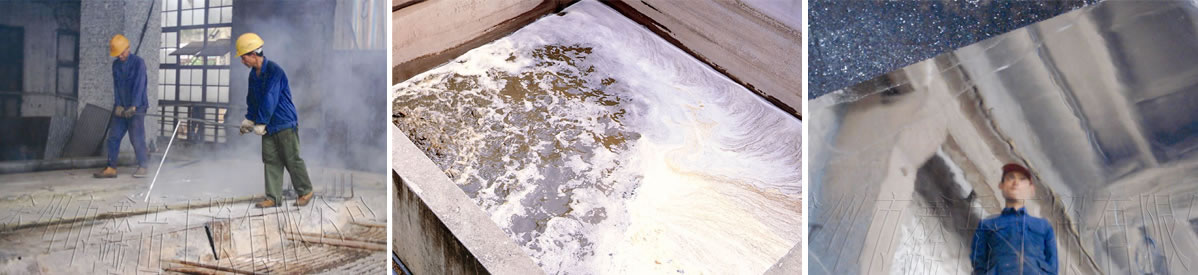

　　锌液净化处理方法
　　将炉温保持在450℃-470℃范围。
　　利用孔箱装入干燥的保温砖（吸水性要强）快速浇上净化剂，插入锌液中来回推动，直至沸腾结束，提出孔箱。
　　打净锌液表面的悬浮物；撒氯化铵（1-1.5公斤/平方米），进一步去除表面杂质。
　　重复上述步骤三至四次。
　　均匀分布加入合金0.5%,待全部熔化后再重复上述步骤一次。（原锌液中若含有过量的铝或其它合金可采用逐步替代的办法）。
　　温度保持430℃-440℃静置6-12小时(时间越长越好)。
　　小件试镀(温度430℃,浸锌时间不变)测表面质量和厚度，若偏厚,则再加0.1%合金。
　　利用加锌时同时加入合金，直至锌液中合金含量1.5%。
　　全部合金化后，工作时锌温建议控制在440℃±5℃左右，行车提升速度1.5米/分钟。
